Omrøring i reaktortanke

Effektiv omrøring i reaktortanken er afgørende for økonomien på et biogasanlæg. Hvis biomassen ikke holdes ensartet, opstår flydelag og bundfald, gasproduktionen falder, og energiforbruget til omrøring stiger.

Som eneste leverandør på markedet tilbyder Landia det unikke GasMix-omrøringssystem, hvor alle komponenter er placeret uden for tanken.

GasMix udnytter recirkulation af biogas og biomasse til at omrøre indholdet i reaktortanken, med dokumenterede resultater for både gasproduktion og driftssikkerhed.

Landias relaterede produkter til omrøring i reaktortanke

Landia GasMix

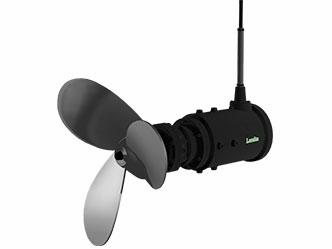

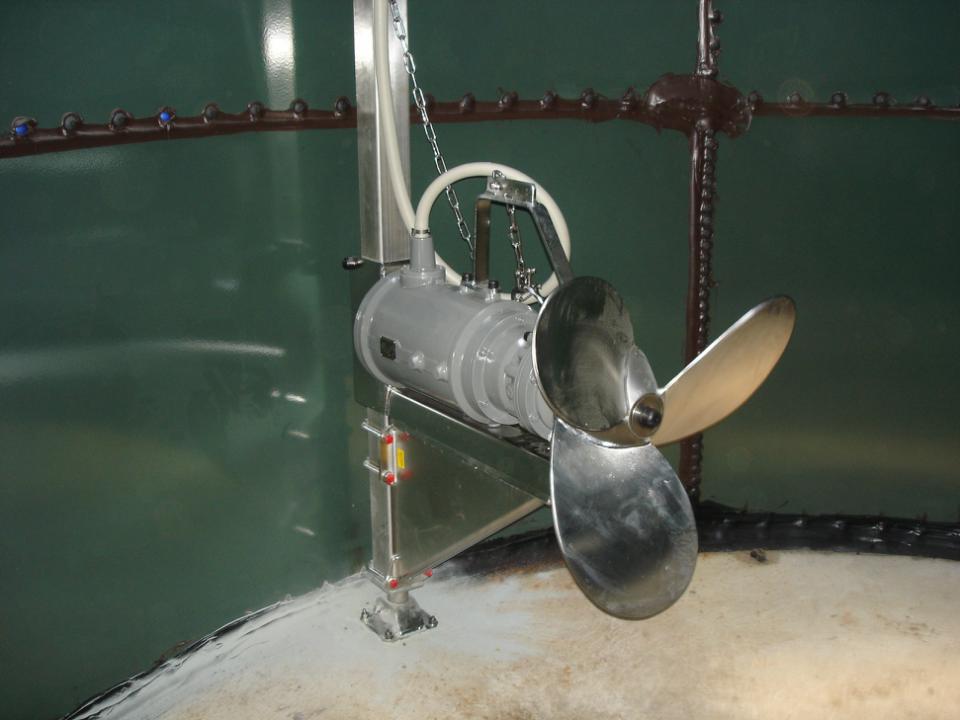

Neddykket omrører

Omrøring med betydning for økonomien

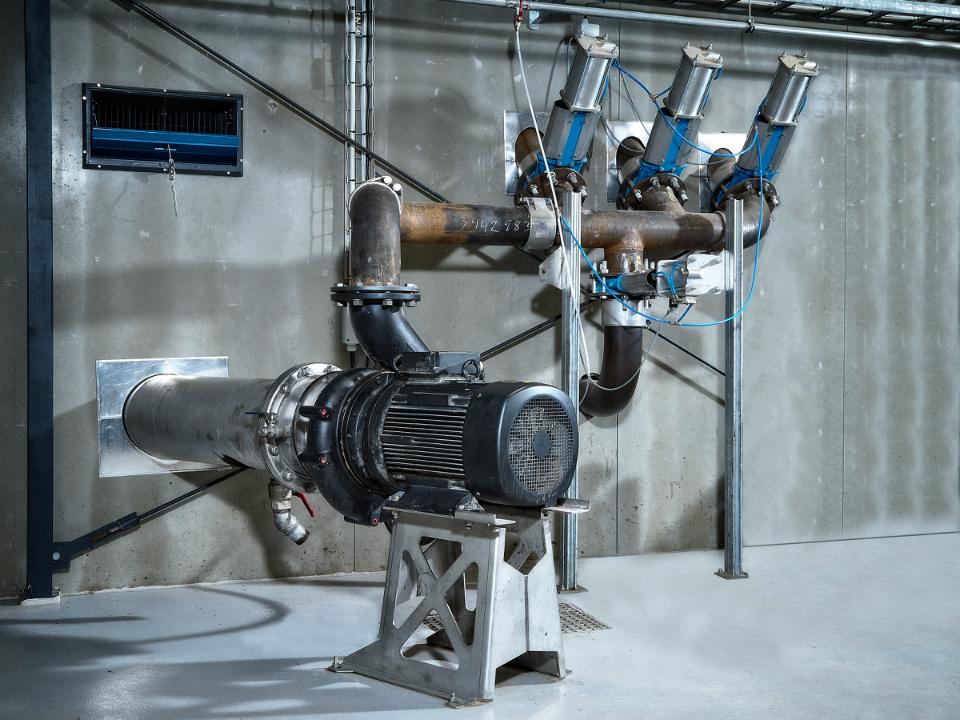

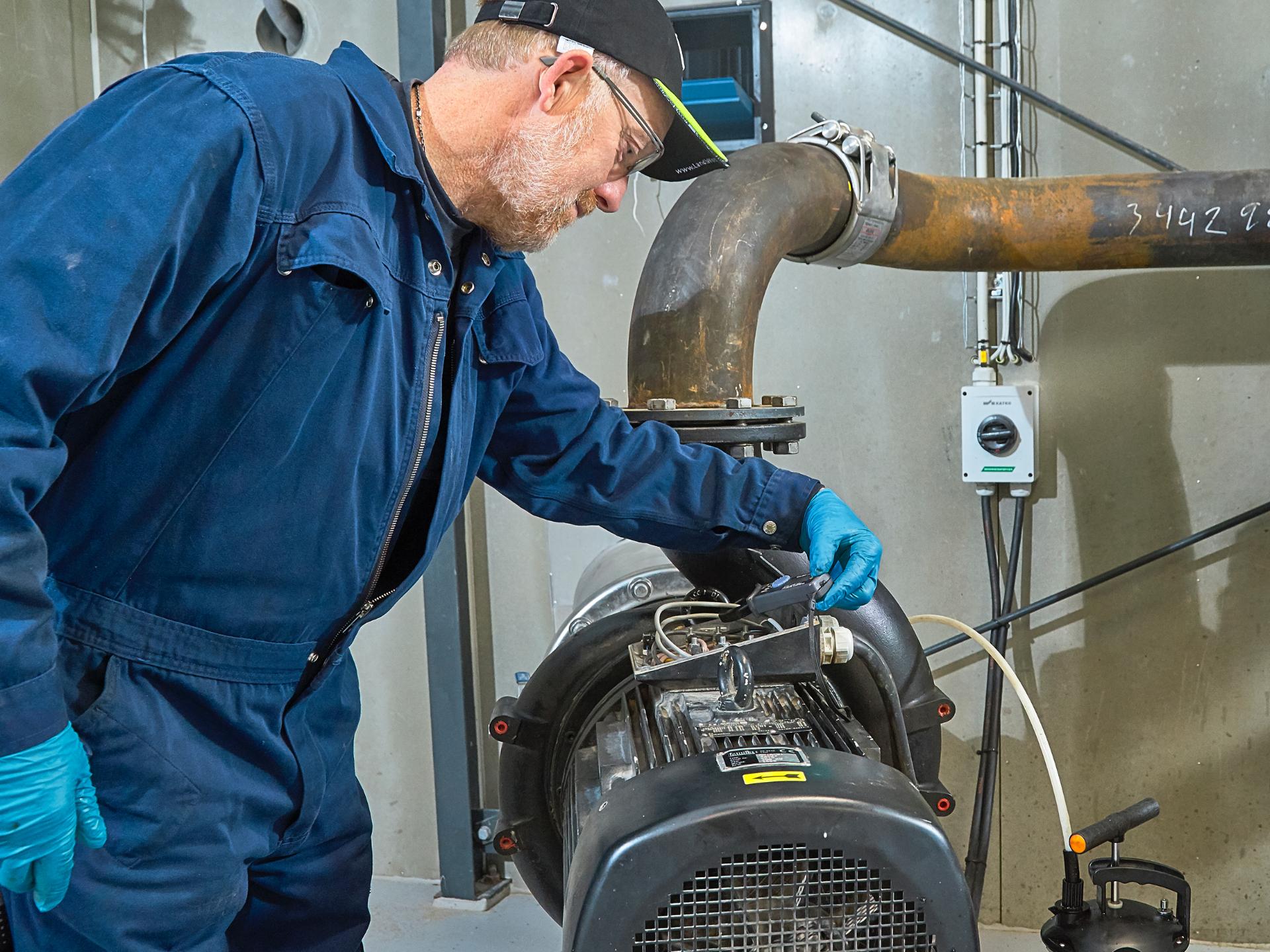

At alle komponenter i GasMix-systemet er placeret uden for reaktoren giver en række praktiske fordele: Al service på systemet kan udføres ved foden af tanken.

Skulle systemet mod forventning fejle, kører biogasprocessen videre, og det er aldrig nødvendigt at åbne eller tømme tanken – modsat de fleste andre typer omrørere i reaktortanke.

GasMix sikrer optimal omrøring i reaktortanken

I biomasser med højt fiberindhold hjælper den gentagne recirkulation gennem GasMix-systemet med at nedbryde og adskille fibrene en funktion, som ikke opnås ved traditionel omrøring af reaktortanken.

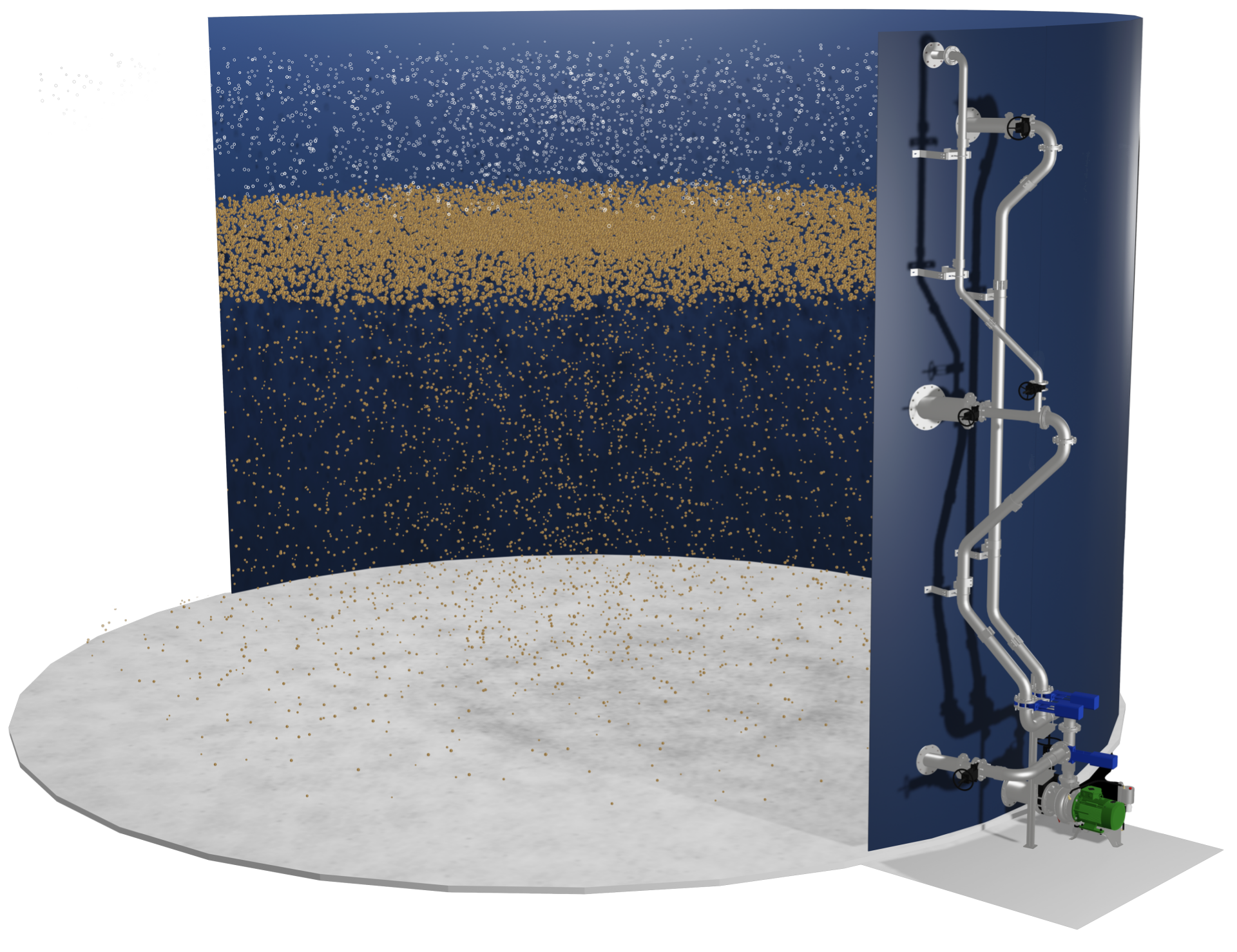

Selve omrøringen sker i to faser:

Nedre zone: væsken sprøjtes ind i tankens nederste halvdel, hvilket holder bundsediment i bevægelse og forhindrer aflejring
Øvre zone: væsken sprøjtes ind i tankens øverste halvdel, samtidig med at nydannet biogas suges ned og iblandes via venturi-princippet. Det modvirker flydelag og sikrer omrøring helt op til overfladen

Tekniske rammer for Landia Gasmix

Landia GasMix er designet til de fleste typer reaktor- og digester-tanke:

Tankvolumen	Op til ca. 10.000 m³
Tørstofindhold (TS/DM)	Op til 12 %
Substrattyper	Gylle, energiafgrøder, organisk affald, fødevareindustriaffald og blandinger heraf
Anvendelse	Både i nybyggede anlæg og som retrofit i eksisterende reaktortanke, også under drift

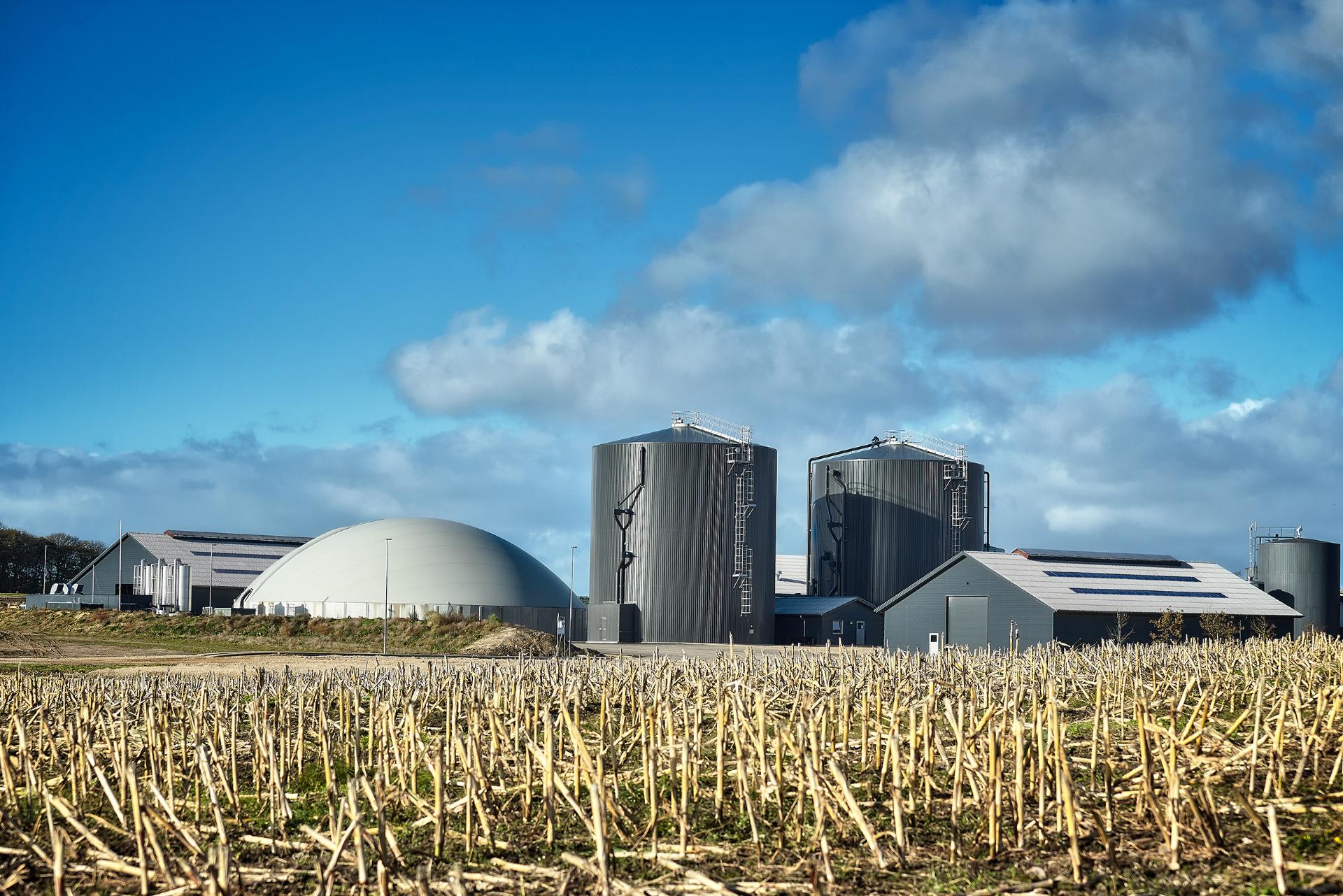

Rybjerggaard – fra 120 til 500 m³ metan i timen

På Rybjerggaard har der gennem mange år været fokus på energibesparelse og selvforsyning. Da Jens Christensen besluttede at bygge et nyt biogasanlæg, var GasMix et naturligt valg – netop fordi alle mekaniske komponenter er placeret uden for tanken, og fordi systemet både omrører og findeler tørstoffet i én funktion.

Resultatet er målbart: Det nye anlæg producerer omkring 500 m³ metan i timen, mens det gamle anlæg lå på 120 m³ i timen. Kameraer i tankene viser, at der ikke dannes flydelag – overfladen roterer roligt mens gassen bobler igennem.

"Landia GasMix systemet håndterer både omrøring og neddeling af tørstoffet i tankene. Så man får altså to funktioner på én gang." – Jens Christensen, ejer, Rybjerggaard

Læs casen

Ofte stillede spørgsmål om omrøring i reaktortanke

Hvad er Landia GasMix, og hvad gør det anderledes?

Landia GasMix er et eksternt omrøringssystem til reaktortanke, hvor alle mekaniske komponenter er placeret uden for tanken. Systemet recirkulerer biomasse gennem en chopperpumpe og tilbage i tanken via dyser hvor biogas bliver blandet med mediet uden bevægelige dele inde i selve reaktoren. Det adskiller GasMix fra de fleste andre omrøringssystemer, hvor service kræver at tanken åbnes eller tømmes.

Hvor meget kan Landia GasMix øge gasproduktionen?

I et samarbejde med Aarhus Universitet er der dokumenteret højere biogasproduktion sammenlignet med traditionel omrøringsteknologi. Den faktiske effekt afhænger af substrat, tankgeometri og hvor godt den eksisterende omrøring fungerer effekten er størst på anlæg med højt tørstof og fiberrigt substrat.

Hvor store tanke kan Landia GasMix håndtere?

Landia GasMix er designet til tanke op til ca. 20.000 m³ og kan håndtere biomasse med tørstofindhold op til 12 %. Det dækker langt de fleste landbrugs- og industrielle biogasanlæg.

Hvad sker der, hvis Landia GasMix-systemet fejler under drift?

Biogasprocessen i reaktoren kører videre. Fordi Landia GasMix ikke har bevægelige dele inde i tanken, påvirker en pumpefejl ikke selve udrådningen, og det er aldrig nødvendigt at åbne eller tømme reaktoren for at udføre service. Det er en af de største forskelle på Landia GasMix og traditionelle interne omrørere.

Kan Landia GasMix eftermonteres på et eksisterende biogasanlæg?

Ja. Landia GasMix kan både installeres på nybyggede anlæg og som retrofit i eksisterende reaktortanke, og den kan monteres på fuldtank. Den eksterne placering gør det muligt at installere systemet uden at sætte den eksisterende drift i stå.

Hvordan håndterer Landia GasMix fiberrige substrater?

Den integrerede chopperpumpe findeler fibre og faste partikler ved hver recirkulation. Det reducerer viskositeten i tanken, forhindrer dannelse af flydelag og gør biomassen lettere at omrøre. Effekten er særlig udtalt ved højt fiberindhold, hvor traditionelle omrørere ofte kæmper.

Skal jeres reaktortank yde det maksimale?

Står I med et nyt biogasanlæg, eller oplever I flydelag, lav gasproduktion eller hyppige stop på jeres eksisterende reaktortank?

Vores fagfolk hjælper med at vurdere om GasMix er det rette valg til netop jeres anlæg – og dimensionerer systemet ud fra tankvolumen, substrat og driftsmål.
