Omrøring i lagertanke
Omrøring i lagertanke Lagertankene er ofte oversete i biogasprojekter, men de spiller en afgørende rolle for hele anlæggets drift og udbringningsfase. I lagertanken opbevares den udrådnede biomasse – ofte i store volumener, ofte med overdækning, og næsten altid med en høj andel fibre fra dybstrøelse eller halmholdige substrater.
Hvis omrøringen ikke fungerer, opstår der flydelag og bundsediment, der reducerer det effektive lagervolumen og giver problemer ved udpumpning til mark. Landia har en løsning til alle typer af lagertanke med og uden overdækning – og der skal ikke drejes, hæves eller justeres manuelt. Det kører helt automatisk.
Fuldautomatisk omrøring af din lagertank – nemt og bekvemt

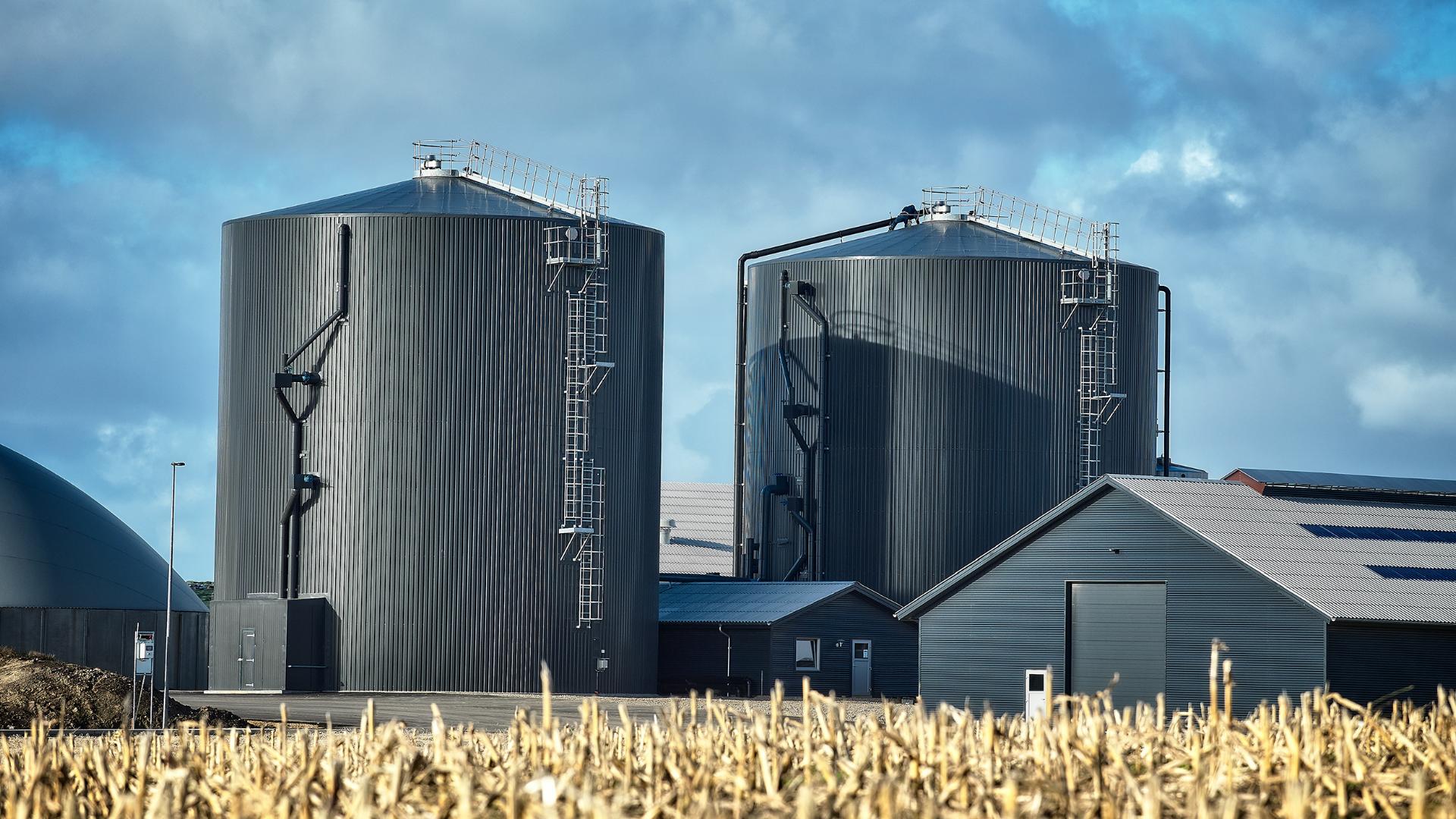

Et biogasanlæg har typisk flere forskellige lagertanke. Nogle tanke er med gastæt dug, mens andre har almindelig overdækning.
Landia har en løsning til de forskellige typer lagertanke. Uanset overdækning, dybstrøelse eller højt fiberindhold skal der ikke drejes, hæves eller justeres noget manuelt. Omrøringen kan kører helt automatisk.
Den automatiske drift har tre praktiske fordele:
Ingen manuel betjening – ingen daglige justeringer eller flytning af omrørere - Stabil drift over tid – tankindholdet holdes ensartet uden manuelle indgreb
- Service uden indtrængning – med GasMix eller JetMix udføres service udefra, så tanken aldrig skal åbnes
Fuld opblanding og intet flydelag
I biogasanlæggets lagertanke opbevares den udrådnede biomasse. Selvom biomassen i disse tanke har lavere tørstofindhold og er mere homogen efter opholdet i reaktortanken, er det stadig nødvendigt med en god omrøring.

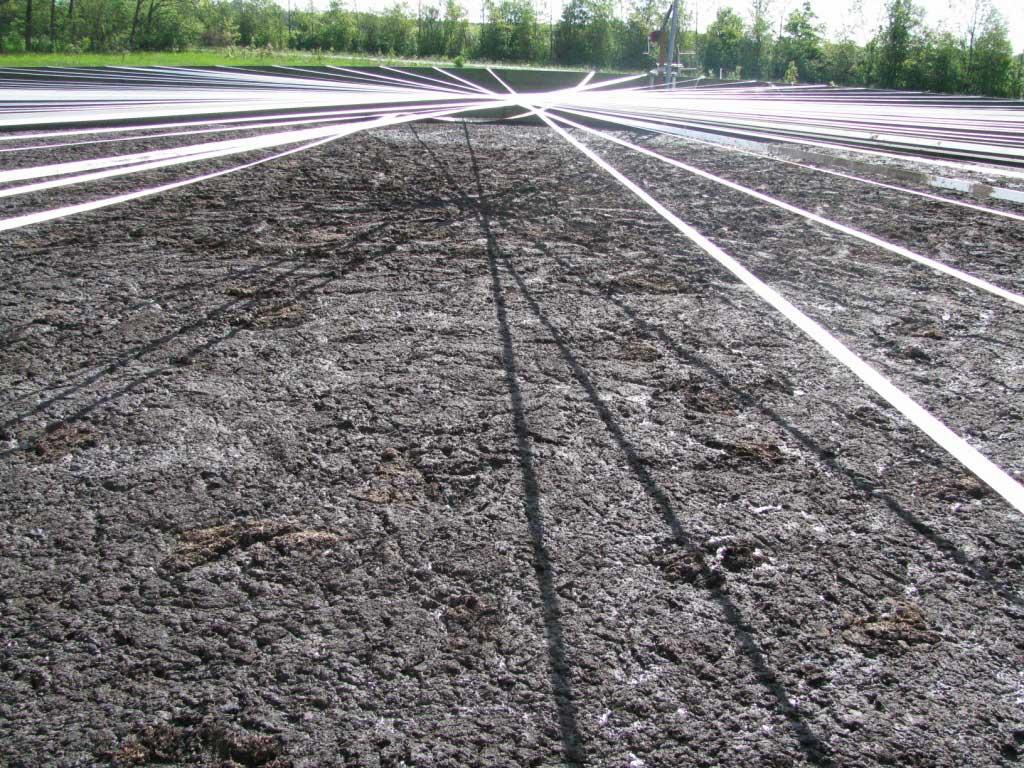

Mange lagertanke har et stort volumen, og vælges der en forkert omrøringsløsning, er der risiko for flydelag – specielt på biogasanlæg, hvor der anvendes mange fibre som f.eks. dybstrøelse. Flydelaget vokser hurtigt, hvis det først har fået fat, og det kan ende med at reducere det effektive lagervolumen markant.
Lagertanke med eller uden overdækning og med eller uden eftergasproduktion
Lagertanke på biogasanlæg findes i mange varianter, og den rette omrøringsløsning afhænger af tankens funktion, størrelse og indhold:

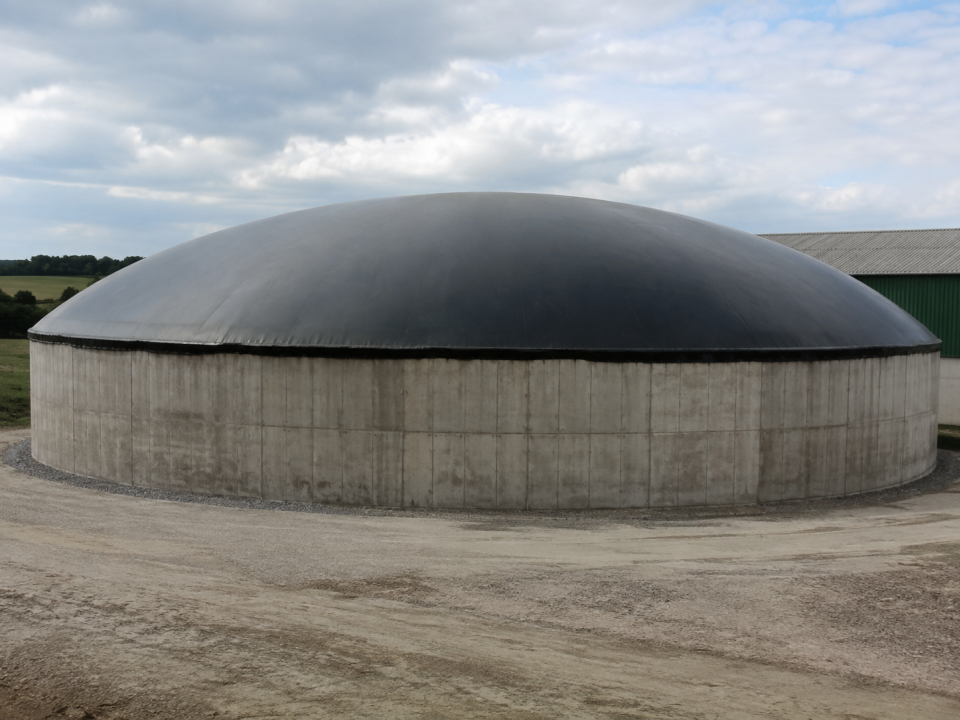

Lagertanke med gastæt dug og eftergasproduktion:
Her fungerer tanken i praksis som en sekundær reaktor. GasMix kan være en relevant løsning, fordi biomassen omrøres udefra, samtidig med at den producerede biogas indgår i recirkulationen. De mekaniske komponenter er placeret uden for tanken, hvilket gør service lettere.

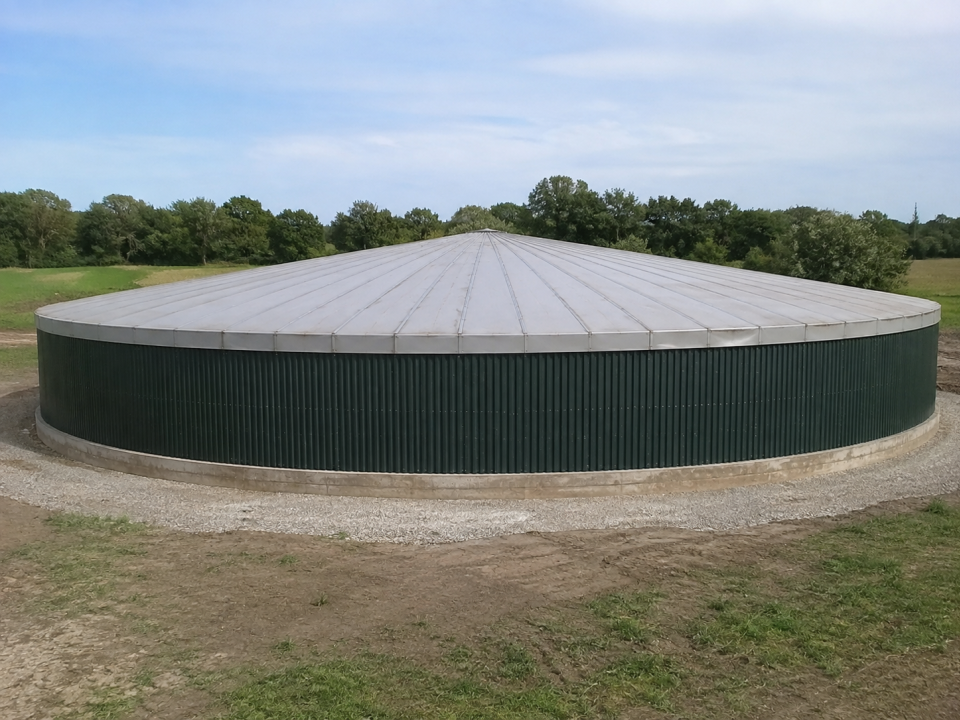

Lagertanke med almindelig overdækning og uden gasproduktion:

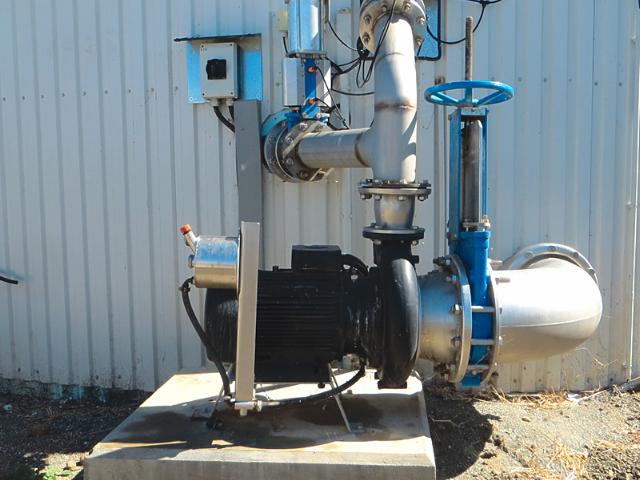

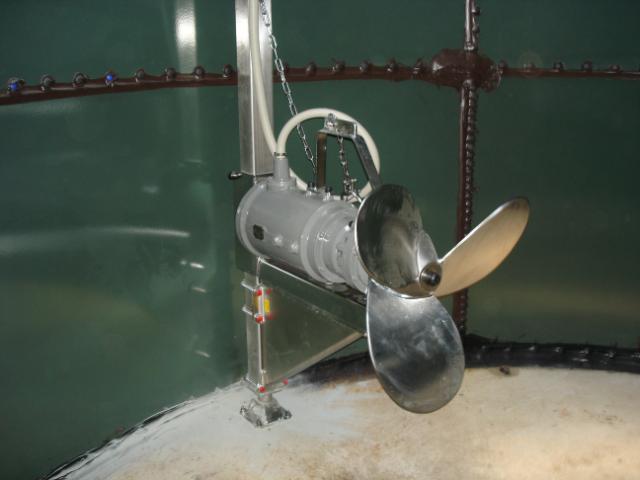

Her er fokus på at holde biomassen homogen, forebygge flydelag og sikre en ensartet udpumpning. JetMix eller dykbare omrørere kan anvendes hver for sig, men i større tanke eller ved mere krævende biomasse kan JetMix kombineres med en eller flere dykbare omrørere. Kombinationen giver mulighed for at skabe cirkulation forskellige steder i tanken og tilpasse omrøringen til de faktiske forhold.
Tekniske rammer
GasMix, JetMix og Landias omrørere dækker langt de fleste lagertanksanvendelser:
| Tankvolumen | Op til ca. 20.000 m³ for GasMix og JetMix |
| Tørstofindhold (TS) | Op til 14 % for GasMix/JetMix; lavere niveauer (typisk 3-10 %) er normalt i lagertanke efter reaktor |
| Substrattyper | Udrådnet gylle, digestat fra fødevareaffald, halmholdig biomasse, dybstrøelse-baseret biomasse |
| Drift | Mulighed for fuldautomatisk via PLC-styring; ingen manuel betjening i daglig drift |
GasMix i reaktortank
– Landia chopperpumper i 8 proces- og lagertanke
Cory Environmental er et af Storbritanniens førende affaldshåndteringsfirmaer med mere end 40 anlæg. Deres første fødevarebaserede biogasanlæg på Weston-super-Mare producerer op til 500 kW energi i timen og håndterer 12.000 tons fødevareaffald om året.
Landia GasMix omrører den primære reaktortank, men chopperpumper fra Landia er også i brug i otte proces- og lagertanke på anlægget, hvor de både varetager opblanding og normale pumpefunktioner. Det demonstrerer hvad denne side handler om: at omrøring i lagertanke ikke er en isoleret opgave, men en del af en samlet teknisk strategi for hele anlægget.

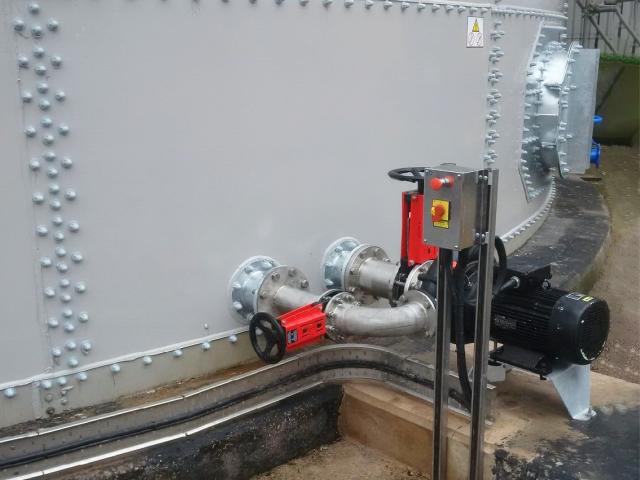

GasMix-systemet på Cory-anlægget består af tre 18,5 kW chopperpumper, seks spuledyser og tre ejektordyser. Det kører maks 30 % af tiden og giver dermed betydelige energibesparelser.
"Landia GasMix er monteret udvendigt på tanken, så rutineservice kan udføres uden afbrydelser. Fra vores tidligere erfaringer med Landia er vi også helt trygge ved den service de leverer." – Alistair Holl, Ressource Management direktør, Cory Environmental
Ofte stillede spørgsmål om omrøring i modtagetanken
Hvorfor er omrøring i lagertanken vigtig, når biomassen allerede er udrådnet?chevron_right
Selvom biomassen har lavere tørstofindhold og er mere homogen efter reaktortanken, kan fibre stadig samle sig som flydelag på overfladen, og tungere partikler kan bundfælde. Det reducerer det effektive lagervolumen, gør udpumpning til mark sværere. På anlæg med eftergasproduktion betyder dårlig omrøring også lavere gasudbytte.
Hvad er forskellen på en lagertank med og uden overdækning?chevron_right
En overdækket lagertank har typisk eftergasproduktion – der dannes stadig biogas fra den lagrede biomasse, som så opsamles og udnyttes. Det stiller højere krav til omrøringen, både fordi tanken er gastæt (service skal kunne foretages udefra) og fordi en jævn omrøring sikrer maksimal eftergas. Uden overdækning er fokus mere på forebyggelse af flydelag og ensartethed før udbringning.
Hvilken løsning passer bedst til en lagertank med dybstrøelse og halm?chevron_right
GasMix eller JetMix er ofte det rette valg, fordi den integrerede chopperpumpe løbende finddeler fibrene gennem recirkulation. Det forhindrer flydelag i at danne sig, og det reducerer viskositeten i tanken, så den efterfølgende udpumpning bliver lettere.
Kan løsningen serviceres uden at åbne tanken?chevron_right
Ja. Landias GasMix eller JetMix har alle mekaniske komponenter placeret uden for tanken, så service kan udføres ved foden udenfor tanken. Det er en betydelig fordel både sikkerheds- og driftsmæssigt – især på gastætte lagertanke.
Hvor stort kan tankvolumenet være?chevron_right
Landia GasMix og JetMix er designet til store tanke op til ca. 20.000 m³ og kan håndtere biomasse med tørstofindhold op til 14 %. Det dækker langt de fleste lagertanksanvendelser.
Hvad sker der, hvis omrøringen svigter midlertidigt?chevron_right
Med GasMix og JetMix kører biogasprocessen videre selvom omrøringssystemet skulle fejle, fordi det er placeret uden for tanken. Det er aldrig nødvendigt at åbne eller tømme lagertanken for at udføre service. Med traditionelle interne omrørere er en pumpefejl betydeligt mere indgribende.
Hvad er forskellen på JetMix og GasMix?chevron_right
Landia JetMix og GasMix er begge løsninger til effektiv omrøring, men de arbejder forskelligt. JetMix omrører ved at recirkulere væsken gennem strategisk placerede dyser i tanken. Det skaber bevægelse i biomassen.
Landia GasMix er udviklet specifikt til anaerobe reaktorer og kombinerer recirkulation af biomasse med recirkulation af biogas. Det giver en effektiv opblanding af tankens indhold, samtidig med at alle mekaniske komponenter er placeret uden for tanken, så service kan udføres uden at tømme reaktoren.
Kort sagt: Landia JetMix omrører med væske, mens Landia GasMix kombinerer væske og biogas. Valget afhænger af tanktype, biomasse og den konkrete proces.
Skal jeres lagertanke køre uden manuel pasning?
Står I med flydelag i lagertankene, ujævn udpumpning eller manuel daglig betjening I gerne vil væk fra?
Vores fagfolk vurderer om GasMix, JetMix, neddykket omrører eller en kombination passer bedst til netop jeres lagertanke – og dimensionerer løsningen ud fra volumen, fiberindhold og om tanken har eftergasproduktion.
